PRAKTIKUM 4 JARINGAN KOMPUTER "JARINGAN BEDA KELAS"

PRAKTIKUM JARINGAN KOMPUTER

JARINGAN BEDA KELAS DI CISCO PACKET TRACER



AULIA AKBAR ( 064.013.016 )

ADI NUGRAHA ( 065.013.016 )

MUHAMMAD KHADAFI ( 065.013.002 )

NABILAH ANDRIANI ( 065.013.009 )

IBNU DAFA ( 065,013.006 )

TEKNIK INFORMATIKA

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS TRISAKTI

2017

I.       JUDUL PRAKTIKUM           : Jaringan beda kelas

II.     TUJUAN PRAKTIKUM    : Dapat mengatur jaringan beda kelas

III.   ELEMEN KOMPETENSI

1.  Deskripsi : Mengatur dan membuktikan jaringan beda kelas hanya bisa mengirim kan pesan hanya pada 1 alamat ip saja jika beda alamat IP address maka pesan tersebut gagal atau failed.

Jaringan beda kelas

1. Buka CPT

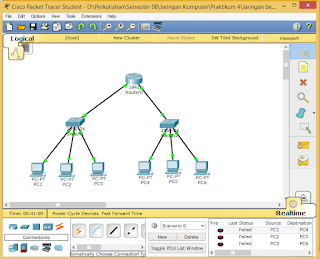

2. Buat lah 1 Router,2 switch,6 komputer dan hubungkan dengan menggunakan kabel coper straight through

3.Lalu setting configurasi router lalu pilih GigabitEthernet 0/0 jangan lupa on kan port status dan isikan IP addressnya 192.168.1.20 dan subnet masknya 255.255.255.0

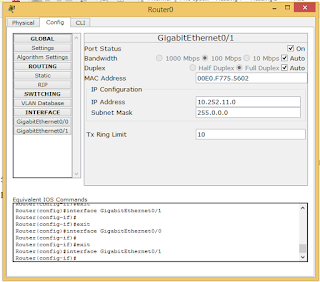

4. .Lalu setting configurasi router lalu pilih GigabitEthernet 0/1 jangan lupa on kan port status dan isikan IP addressnya 10.252.11.0 dan subnet masknya 255.0.0.0

5.Langkah selanjutnya adalah mengatur konfigurasi IP addres PC 1 – 3 untuk jaringan beda kelas yang pertama tepatnya pada switch 1, cara mengatur IP addres PC 1-3 buka PC tersebut pilih config lalu FastEthernet0 lalu isikan IP addres dan Subnet Masknya.

PC 1

IP Address : 192.168.1.10

Subnet Mask : 255.255.255.0

PC 2

IP Address : 192.168.1.11

Subnet Mask : 255.255.255.0

PC 3

IP Address : 192.168.1.12

Subnet Mask : 255.255.255.0

6.Langkah selanjutnya adalah mengatur konfigurasi IP addres PC 4 – 6 untuk jaringan beda kelas yang pertama tepatnya pada switch 1, cara mengatur IP addres PC 4-6 buka PC tersebut pilih config lalu FastEthernet0 lalu isikan IP addres dan Subnet Masknya.

PC 4

IP Address : 10.252.11.2

Subnet Mask : 255.0.0.0

PC 5

IP Address : 10.252.11.3

Subnet Mask : 255.0.0.0

PC 6

IP Address : 10.252.11.4

Subnet Mask : 255.0.0.0

7.Melakukan percobaan sesama kelas dan beda kelas

Sesama kelas

Beda Kelas

Kesimpulan :

Jaringan beda kelas hanya bisa mengirim kan pesan hanya pada 1 alamat IP Address saja jika beda alamat IP address maka pesan tersebut gagal atau failed.

Download Laporan : Jaringan Beda Kelas
Video : Video Jaringan Beda Kelas
