PRAKTIKUM 5 JARINGAN KOMPUTER "VLAN ( VIRTUAL LAN )

PRAKTIKUM JARINGAN KOMPUTER

VLAN ( VIRTUAL LAN)



AULIA AKBAR ( 064.013.016 )

ADI NUGRAHA ( 065.013.016 )

MUHAMMAD KHADAFI ( 065.013.002 )

NABILAH ANDRIANI ( 065.013.009 )

IBNU DAFA ( 065,013.006 )

TEKNIK INFORMATIKA

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS TRISAKTI

2017

VLAN (Virtual LAN)

Tujuan

Mampu memahami tentang VLAN dan mensetting VLAN.

Elemen Kompetensi

No	Elemen Kompetensi	Indikator Kerja
1.	VLAN	1.1	Mensetting VLAN
		1.2	Melakukan pengecekkan paket data pada
			VLAN

Teori Singkat

Virtual LAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

Lab Setup

Untuk dapat menjalankan praktikum ini maka hal-hal yang diperlukan yaitu :

-          Komputer atau laptop

-          Program cisco tarcker

Penjabaran Elemen Kompetensi

•  Hubungkan 5 pc dengan 3 switch seperti gambar di bawah ini :

•      Ketikkan IP address pada masing-masing PC seperti :

Pc 0 : 192.168.10.20	Pc 3 : 192.168.10.23
Pc 1 : 192.168.20.21	Pc 4 : 192.168.20.24
Pc 2 : 192.168.30.22	Pc 5 : 192.168.30.25

PC 0

PC 1

PC 2

PC 3

PC 4

PC 5

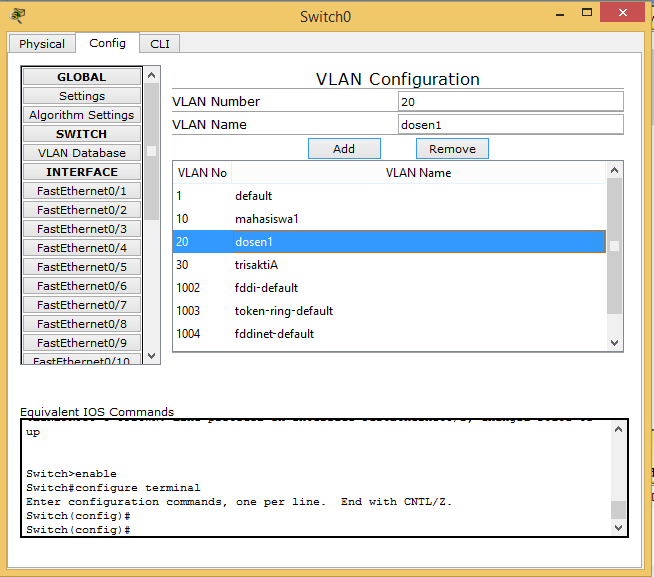

•      Setelah melakukan pensettingan IP pada Pc. Klik Switch0 – config – VLAN database. Pada kolom VLAN number dan VLAN name isikan dengan:

VLAN number : 10	VLAN number : 20	VLAN number : 30
VLAN name : mahasiswa1	VLAN name : dosen1	VLAN name : trisaktiA

Lalu klik Add jika sudah mengetikan VLAN database pada switch0

•      Lakukan hal sama pada switch1. Pilih config-VLAN database.

VLAN number : 10	VLAN number : 20	VLAN number : 30
VLAN name : mahasiswa2	VLAN name : dosen2	VLAN name : trisaktiB

Lalu pilih Add setelah memasukkan VLAN number dan VLAN name switch1.

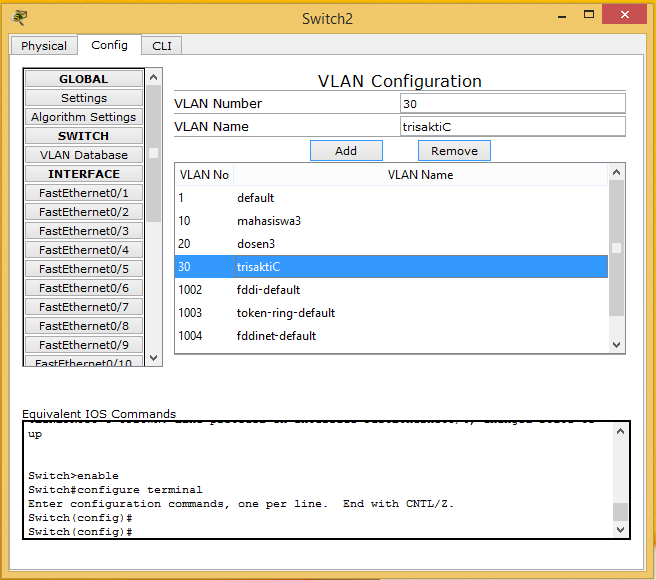

•      Klik switch2. Lalu pilih config – VLAN database

VLAN number : 10	VLAN number : 20	VLAN number : 30
VLAN name : mahasiswa3	VLAN name : mahasiswa3	VLAN name : trisaktiC

Lalu klik add setelah memasukkan VLAN number dan VLAN name swtich2

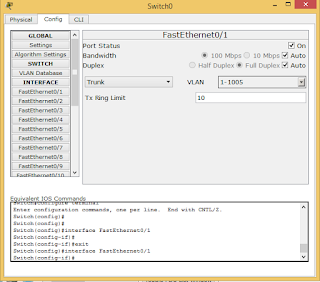

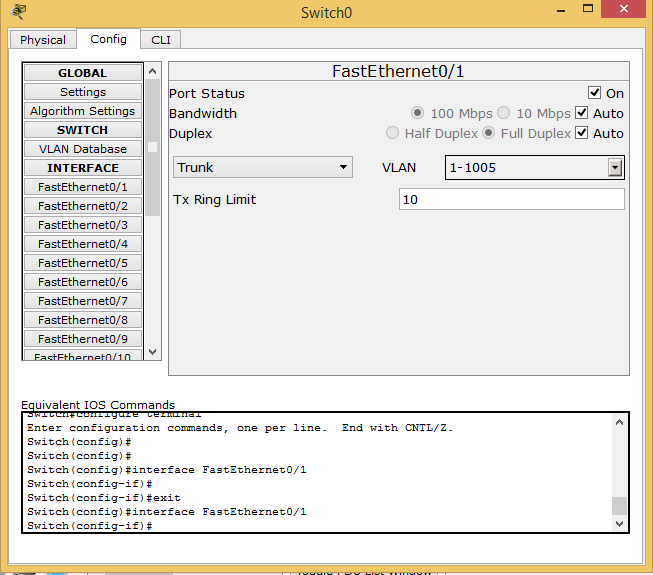

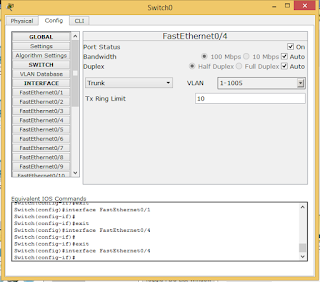

•      Klik kembali switch0. Pilih confic – FastEthernet 0/1 dan FastEthernet 0/4 pada kolom access di ubah menjadi Trunk

Sedangkan untuk Fastethernet 0/2 dan FastEthernet 0/3 tidak usah diubah.

•      Klik switch1. Pilih confi lalu FastEthernet 0/1, FastEthetnet 0/2, dan FastEthernet 0/4 pada kolom access diubah menjadi Trunk. Dan pada FastEthernet 0/3 tidak perlu diubah.

•      Klik switch2. Pilih config lalu Fastethernet 0/1 pada kolom access diubah menjadi trunk dan untuk lainnya tidak perlu diubah.

•      Klik switch0 – pilih CLI. Lalu ketikkan exit (lalu enter) lakukan hal ini 2 kali. Setelah itu ketikkan show vlan brief.

•      Setelah mensetting semuanya. Maka dapat dilakukan pengecekkan paket data yang dikirim apakah berhasil atau tidak. Dengan cara mengirimkan paket data dari satu pc ke pc lainnya.

Download Laporan : Laporan VLAN

Video :  Video VLAN
