Praktikum 3 Jaringan Komputer : " Fungsi Server Cisco Packet Tracer "

PRAKTIKUM JARINGAN KOMPUTER
FUNGSI SERVER DI CISCO PACKET TRACER





AULIA AKBAR ( 064.013.016 )
ADI NUGRAHA ( 065.013.016 )
MUHAMMAD KHADAFI ( 065.013.002 )
NABILAH ANDRIANI ( 065.013.009 )
IBNU DAFA ( 065,013.006 )



TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI


I.       JUDUL PRAKTIKUM           : Fungsi Server
II.     TUJUAN PRAKTIKUM    : Dapat mengatur dan membuktikan 5 fungsi server
III.   ELEMEN KOMPETENSI
1.  Deskripsi : Mengatur dan membuktikan fungsi server DHCP, DNS, FTP, HTTP, dan EMAIL.
2.  Kompetensi dasar : Dapat mengatur dan membuktikan fungsi server DHCP, DNS, FTP, HTTP, dan EMAIL

5 fungsi server.
1.    Buka CPT
2.    Kemudian buat sebuah topologi dengan mengmbil sebuah router,server, dan beberapa buah PC yang dihubungkan dengan sebuah kabel seperti gambar dibawah ini.



3.    Setelah itu atur konfigurasi server dan router.





Fungsi server
A.   DHCP
1.    Klik server, kemudian pilih config. Lalu, klik DHCP.
2.    “ON” DHCP kemudian tuliskan default gateway dan DNS server nya. Lalu klik save.

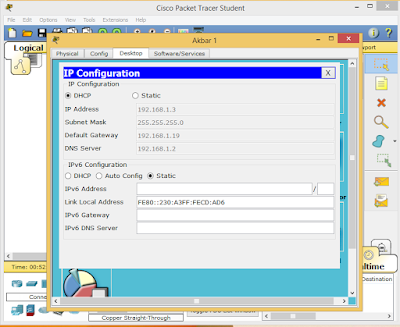

3.    Setelah selesai mengkonfigurasi, kita bisa melihat dari setiap PC bahwa ip address sudah otomatis diberikan ke setiap PC.




B.   DNS
1.    Klik server, kemudian pilih config. Setelah itu klik DNS.
2.    “ON” kan DNS service. Klik add kemudian isi nama yang anda inginkan dan ip address server. Lalu klik save.

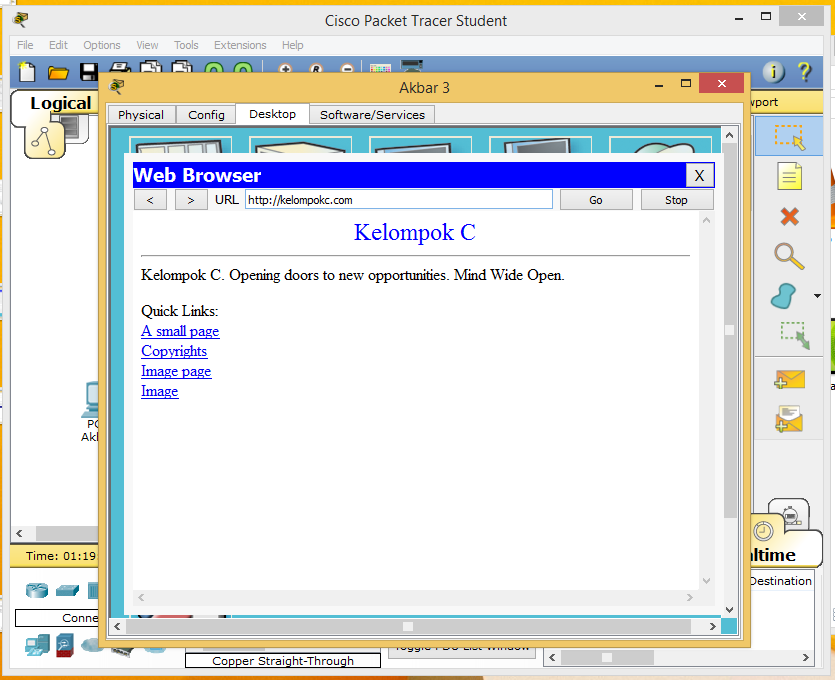

3.    Anda dapat melihat hasil DNS pada web browser dengan mengetikkan “http://kelompokc.com

C.   HTTP
1.    Klik server, pilih config, klik HTTP
2.    ON kan HTTP dan HTTPS.
3.    Di dalam HTTP anda bisa mengedit kalimat yang ingin anda tampilkan dalam web browser tadi.
D.   FTP
1.    ON kan FTP. Kemudian isi username dan password. Lalu klik “add”



2.    Lalu buka server, command prompt. Kemudian masukkan username dan password. Anda dapat melihat isi direktori dengan menggunakan ftp ini.



E.   EMAIL
1.    ON kan EMAIL, kemudian isi domain name, lalu klik set.
2.    Setelah itu, klik “+” lalu isi username dan password.



3.    Setelah itu, anda dapat saling mengirim email ke teman anda.









IV.   TEORI SINGKAT

• PENGERTIAN FUNGSI SERVER
FUNGSI SERVER merupakan software yang memberikan layanan data yang berfungsi menerima permintaan HTTP atau HTTPS dari klien yang dikenal dengan browser web dan mengirimkan kembali hasilnya dalam bentuk halaman – halaman web yang umumnya berbentuk dokumen HTML.
Cara kerja fungsi server:
1. Cara kerja Server, server merupakan mesin dimana tempat aplikasi atau software beroperasi dalam medistribusikan web page ke user, tentu saja sesuai dengan permintaan user.
2. Hubungan antara  Server dan Browser Internet merupakan gabungan atau jaringan Komputer yg ada di seluruh dunia. Setelah terhubung secara fisik, Protocol TCP/IP (networking protocol) yg memungkinkan semua komputer dapat berkomunikasi satu dengan yg lainnya. Pada saat browser meminta data web page ke server maka instruksi permintaan data oleh browser tersebut di kemas di dalam TCP yg merupakan protocol transport dan dikirim ke alamat yg dalam hal ini merupakan protocol berikutnya yaitu Hyper Text Transfer Protocol (HTTP). HTTP ini merupakan protocol yg digunakan dalam World Wide Web (WWW) antar komputer yg terhubung dalam jaringan di dunia ini. Untuk mengenal protocol ini jelas sangan mudah sekali dimana setiap kali anda mengetik
http://… anda telah menggunakannya, dan membawa anda ke dunia internet. Data yg di passing dari browser ke Web server disebut sebagai HTTP request yg meminta web page dan kemudian web server akan mencari data HTML yg ada dan di kemas dalam TCP protocol dan di kirim kembali ke browser. Data yg dikirim dari server ke browser disebut sebagai HTTP response. Jika data yg diminta oleh browser tidak ditemukan oleh si Web server maka akan meninbulkan error yg sering anda lihat di web page yaitu Error : 404 Page Not Found.
Hal ini memberikan cita rasa dari suatu proses yang tridimensional, artinya pengguna internet dapat membaca dari satu dokumen ke dokumen yang lain hanya dengan mengklik beberapa bagian dari halaman-halaman dokumen (web) itu. Proses yang dimulai dari permintaan webclient (browser), diterima web server, diproses, dan dikembalikan hasil prosesnya oleh web server ke web client lagi dilakukan secara transparan. Setiap orang dapat dengan mudah mengetahui apa yang terjadi pada tiap-tiap proses. Secara garis besarnya web server hanya memproses semua masukan yang diperolehnya dari web clientnya.

V.      LAB SET UP
Adapun yang diperlukan dalam melakukan praktikum ini adalah :
-         PC
-         Software Cisco Packet Tracer

VI.          TABEL CHECK LIST
No
Elemen Kompetensi
Check List
1
Mengatur dan membuktikan fungsi server DHCP
ü
2
Mengatur dan membuktikan fungsi server DNS
ü
3
Mengatur dan membuktikan fungsi server FTP
ü
4
Mengatur dan membuktikan fungsi server HTTP
ü
5
Mengatur dan membuktikan fungsi server EMAIL.
ü

VII.        KESIMPULAN

Kesimpulannya, server untuk mempermudah apabila kita ingin menambahkan IP, karena berfungsi untuk memudahkan agar tidak terjadi IP Conflict(IP bentrok), Memudahkan dalam transfer data kepada PC client lain atau PC server.DHCP memungkinkan suatu client menggunakan satu alamat IP untuk jangka waktu tertentu dari server.
Server dapat digunakan untuk berbagai macam, yaitu untuk DHCP, yaitu untuk memberikan IP pada client secara otomatis, dan memberikan batasan IP yang di perbolehkan.




Lihat Video :

download laporan praktikum : Fungsi Server pada Cisco Packet Tracer
