PRAKTIKUM 7 JARINGAN KOMPUTER "STATIC ROUTING"

PRAKTIKUM JARINGAN KOMPUTER
STATIC ROUTING



AULIA AKBAR ( 064.013.016 )
ADI NUGRAHA ( 065.013.016 )
MUHAMMAD KHADAFI ( 065.013.002 )
NABILAH ANDRIANI ( 065.013.009 )
IBNU DAFA ( 065.013.006 )


TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI
2017



STATIC ROUTING
Tujuan
Mampu memahami tentang STATIC ROUTING dan mensetting STATIC ROUTING.
Elemen Kompetensi
No
Elemen Kompetensi
Indikator Kerja
1.
STATIC ROUTING
1.1
Mensetting STATIC ROUTING


1.2
Melakukan pengecekkan paket data pada



STATIC ROUTING

Teori Singkat
Static routing adalah metode routing yang tabel jaringannya dibuat secara manual oleh administrator jaringannya. Static routing mengharuskan admin untuk merubah route atau memasukkan command secara manual di router tiap kali terjadi perubahan jalur. Router meneruskan paket dari sebuah network ke network yang lainnya berdasarkan rute(catatan: seperti rute pada bis kota) yang ditentukan oleh administrator. Rute pada static routing tidak berubah, kecuali jika diubah secara manual oleh administrator.

Lab Setup

Untuk dapat menjalankan praktikum ini maka hal-hal yang diperlukan yaitu :

-          Komputer atau laptop

-          Program cisco tarcker













Hubungan kan 3 Router, 3 Switch, dan 6 PC



•           Ketikkan IP address dan Default Gateway pada masing-masing PC seperti :
Pc 0 : 172.16.1.2
Gateway : 172.16.1.1

Pc 1 : 172.16.1.3
Gateway : 172.16.1.1

Pc 2 : 172.16.3.2
Gateway : 172.16.3.1

Pc 3 : 172.16.3.3
Gateway : 172.16.3.1
Pc 4 : 172.16.5.2
Gateway : 172.16.5.1

Pc 5 : 172.16.5.3
Gateway : 172.16.5.1

PC 0

PC 1





PC 2

PC 3








PC 4

PC 5

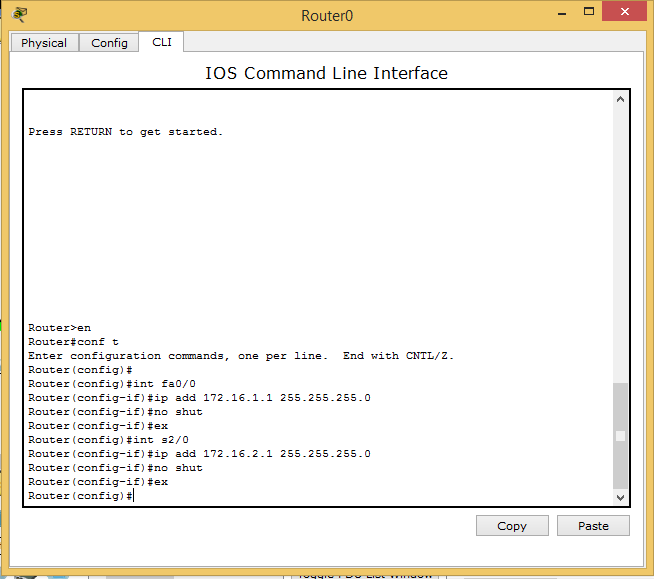

Mengatur CLI pada router 0

Router 0 :
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int s2/0
Router(config-if)#ip add 172.16.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#

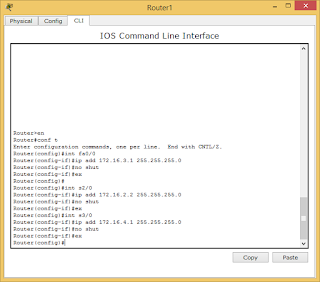

Mengatur CLI pada router 1 :

Router 1 :
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.3.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#
Router(config)#int s2/0
Router(config-if)#ip add 172.16.2.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#int s3/0
Router(config-if)#ip add 172.16.4.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#

Mengatur CLI pada router 2 :

Router 2 :
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 172.16.5.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#e
Router(config)#
Router(config)#int s2/0
Router(config-if)#ip add 172.16.4.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex
Router(config)#


Setting Routing 0 :

Routing 0 :
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
Router(config)#ip route 172.16.5.0 255.255.255.0 172.16.2.2
Router(config)#






Setting Routing 1 :

Routing 1 :
Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1
Router(config)#ip route 172.16.5.0 255.255.255.0 172.16.4.2
Router(config)#





Setting Routing 2 :

Routing 2 :
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip route 172.16.1.0 255.255.255.0 172.16.4.1
Router(config)#ip route 172.16.3.0 255.255.255.0 172.16.4.1
Router(config)#







Jika sudah terkonfigurasi, langkah selanjutnya kita ping pada masing-masing PC/Router :
PC 0 :

PC 4 :

Langkah selanjutnya adalah pengetesan ping pada masing masing PC ke PC :


Laporan Praktikum : LAPORAN STATIC ROUTING

Video Praktikum : VIDEO STATIC ROUTING
